OSI参照モデルとは？7階層を現役が解説｜覚え方とトラブル切り分けのコツ

OSI参照モデルは、CCNAやネットワーク学習の入り口で必ず登場する基礎概念です。でも「7つの層を丸暗記しよう」とすると、いきなりつまずきます。

現役ネットワークエンジニアとして先に言っておくと、OSI参照モデルは丸暗記するものではなく、「通信の地図」として理解するものです。地図として使えるようになると、試験はもちろん、実務のトラブル対応でも一気に武器になります。

この記事では、7層の役割を整理しつつ、覚え方と現場での使い方まで解説します。

この記事でわかること

OSI参照モデルとは

サイト主

7層を丸暗記しようとすると、たいていここでつまずきます。暗記じゃなく“通信の地図”として捉えると、試験でも現場でも一気に使えるようになります。

OSI参照モデル（Open Systems Interconnection model）とは、コンピュータ同士の通信を7つの階層（レイヤ）に分けて整理した、国際標準化機構（ISO）による概念モデルです。

なぜ層に分けるのか。それは、「通信のどの段階で何が起きているか」を切り分けて考えられるようにするためです。

複雑な通信を役割ごとに分担して整理することで、学習も、機器の設計も、障害対応も格段にやりやすくなります。各層は「L＋数字」でも表され、たとえばネットワーク層はL3、トランスポート層はL4と呼ばれます。

ひとつ補足しておくと、実際のインターネット通信は後述する「TCP/IP」で動いており、OSI参照モデルそのものに厳密準拠しているわけではありません。それでもOSIは、通信を説明するための共通言語として今も広く使われています。

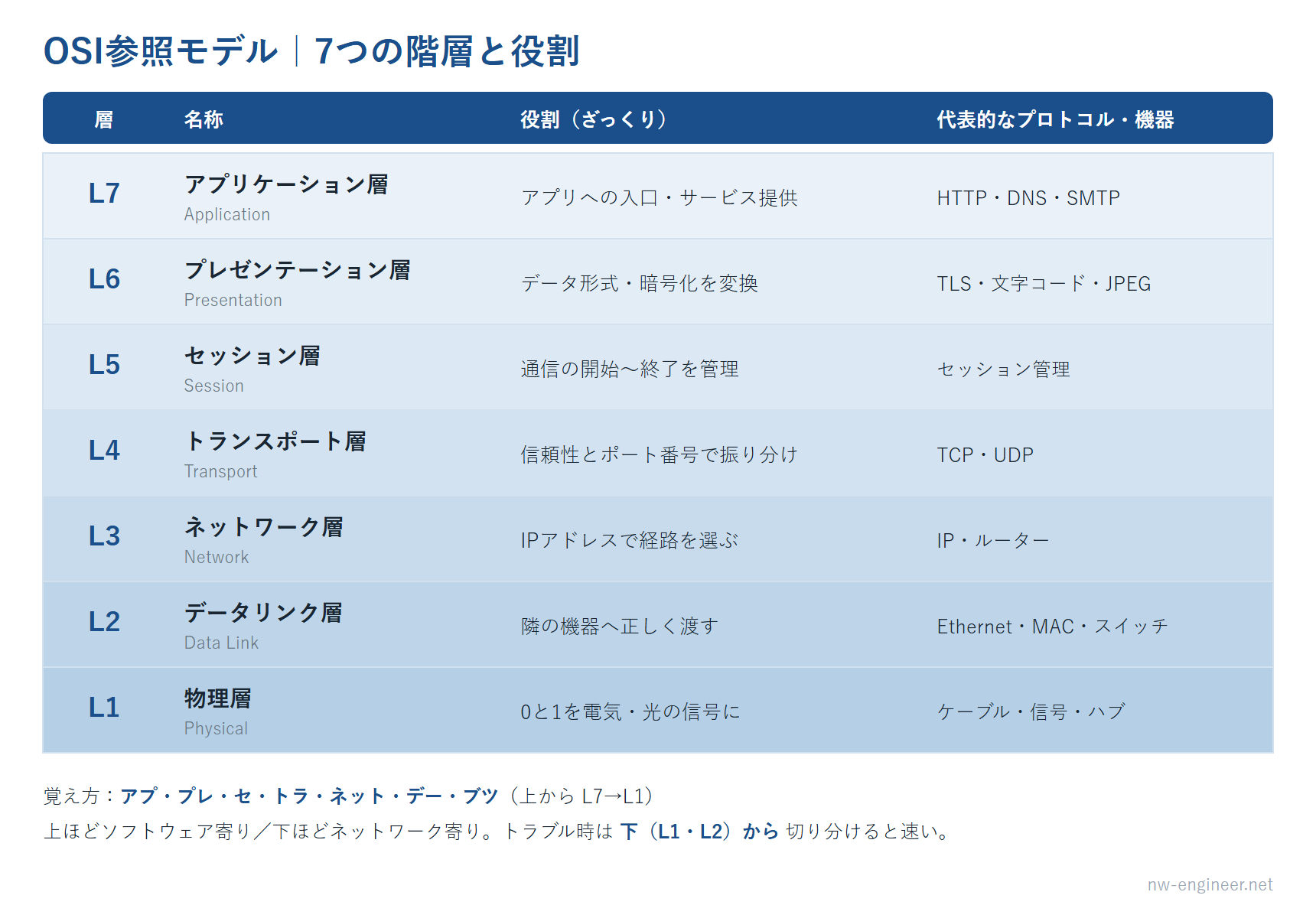

7つの層を、上位（人に近い側）から順に表にまとめます。数字が大きいほどアプリケーションに近く、小さいほど物理的なハードウェアに近づきます。

層	名称	役割	代表プロトコル・技術
L7	アプリケーション層	ユーザーが使うアプリへのサービス提供	HTTP/HTTPS、FTP、SMTP、DNS
L6	プレゼンテーション層	データの表現形式の変換（文字コード・暗号化・圧縮）	SSL/TLS、文字コード変換
L5	セッション層	通信の開始から終了までの管理	セッション制御
L4	トランスポート層	データを正しく届ける（順序・エラー・再送の制御）	TCP、UDP、ポート番号
L3	ネットワーク層	異なるネットワーク間の経路選択とアドレス指定	IP（IPv4/IPv6）、ルーティング
L2	データリンク層	直接つながった機器間の通信	Ethernet、MACアドレス、スイッチ
L1	物理層	電気・光信号としての物理的な送受信	ケーブル、コネクタ、リピータ

最初のうちは全部を完璧に覚える必要はありません。まずは「アプリケーション層」「トランスポート層」「ネットワーク層」「データリンク層」「物理層」あたりの役割をざっくり押さえるだけでも、ぐっと見通しが良くなります。

7層の順番は、語呂合わせで覚えるのが定番です。私が実際に使ったのは、上から頭文字をつなげた「アプセトネデーブ」です。

声に出して何度か唱えれば、順番はすぐに頭に入ります。順番を覚えたら、あとは各層の役割を結びつけていくと、知識が立体的になります。

OSI参照モデルを理解するうえで欠かせないのが、データが層を上下するときの仕組みです。

送信側では、上位層から下位層へデータが降りていく際に、各層が自分の処理に必要な情報を「ヘッダ」として付け足していきます。これをカプセル化と呼びます。受信側では逆に、下位層から上位層へ上がる際に、ヘッダを外していきます（非カプセル化）。

このとき、データのかたまりは層によって呼び名が変わります。これも頻出ポイントです。

実際の通信で使われているのは、OSIではなくTCP/IPモデル（4層）です。OSIが概念整理に向いた「説明用の地図」なのに対し、TCP/IPは実装・運用に直結した実用モデルだと考えてください。両者の対応は次のとおりです。

ポイントは、OSIの上位3層（L5〜L7）が、TCP/IPではアプリケーション層1つにまとまっていることです。実務では「TCP/IPで動いているけど、説明や切り分けのときはOSIの言葉を使う」という場面が多くなります。両方を行き来できると理解が安定します。
